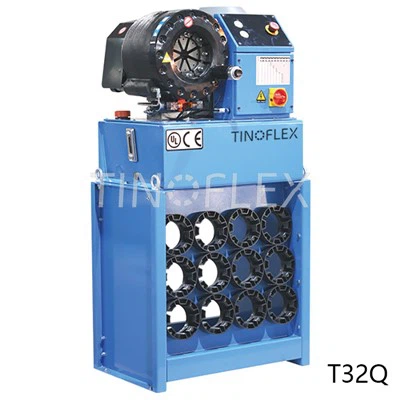

Hose Crimper

Mašina za presovanje crijeva je dio opreme koji se koristi za presovanje crijeva, odnosno spajanje crijeva na spojnicu postupkom presovanja. Mašina se sastoji od glave za presovanje, hidrauličkog sistema i upravljačkog sistema. Glava za presovanje je dio mašine koji spaja crijevo i spoj kako bi se stvorila sigurna veza. Hidraulički sistem je odgovoran za obezbeđivanje sile potrebnu za savijanje creva, dok se upravljački sistem koristi za upravljanje mašinom.

Pošaljite upit

Uvod u proizvod

O nama

U TINOFLEX-u smo neizmjerno ponosni što smo pouzdani lider u pružanju rješenja za montažu hidrauličnih crijeva. Uz nepokolebljivu posvećenost izvrsnosti, inovacijama i zadovoljstvu kupaca, stekli smo reputaciju za isporuku proizvoda vrhunskog kvaliteta koji služe različitim industrijama širom svijeta.

Zašto odabrati nas

Naša fabrika
U TINOFLEX-u imamo građevinsku površinu od preko 1.500 kvadratnih metara. Naš tim čini više od 300 zaposlenih. Ponosni smo što imamo preko 100 partnera i donosimo 20 godina iskustva u svoj rad.

Asortiman proizvoda
TINOFLEX nudi sveobuhvatan asortiman proizvoda dizajniranih da zadovolje različite potrebe za prijenosom tekućine. Od preciznih mašina za presovanje creva i mašina za rezanje creva do mašina za skidanje creva, mašina za ispitivanje pritiska creva, nosača creva i mašina za presovanje navrtki, pokrivamo sve vaše zahteve za prenos fluida.

Naša vizija
Naša vizija u TINOFLEX-u je da redefinišemo sisteme za prenos fluida sa naprednim rešenjima koja povećavaju efikasnost, pouzdanost i održivost. Težimo da budemo preferirani partner za preduzeća koja traže besprekorne operacije prenosa fluida i poboljšanu produktivnost.

Što je prijenosni hidraulični krimper za crijeva

Hidraulični krimper za crevo je alat koji se koristi za uvijanje ili pričvršćivanje kraja hidrauličnog creva. Alat koristi mehanizam koji pokreće pumpa za pritisak na kraj crijeva, sabijajući ga i sigurno pričvršćujući spojnicu ili konektor. Ovaj proces je poznat kao "krimpovanje" i stvara sigurnu i nepropusnu vezu između crijeva i spojnice.

Crimping Press

ID crijeva: 1/4-3/4
Količina kalupa: 4 seta
Maksimalno otvaranje: Može se otvoriti
Dužina kalupa: 25 mm
Pritisak u sistemu: 30Mpa

Hidraulic Crimper Crimper

Model: T20X
Opseg presovanja (mm): 4-65
Maksimalna veličina crijeva ID (inč): 11/2" (4SH)
Maksimalna sila presovanja (kN): 2200
Tip matrice: 20

Hidraulična mašina za presovanje

Model: T38Q
Opseg presovanja (mm): 4-95
Maksimalna veličina crijeva ID (inč): 2" 6SP
Maksimalna sila presovanja (kN): 4200
Tip matrice: 32

Crimper za zračno crijevo

ID crijeva: 1/4-3/4
Količina matrica: 7 kompleta
Maksimalno otvaranje: Može se otvoriti
Dužina matrice: 25 mm
Pritisak u sistemu: 30Mpa

Automatska mašina za presovanje

Model: T52UC
Opseg presovanja (mm): 4-90
Maksimalna veličina crijeva ID (inč): 2"4SP
Veličina industrijskog crijeva: 3"
Vrijeme ciklusa 10 mm (s): 3

Mašina za presovanje

Model: T50UC
Opseg presovanja (mm): 4-87
Maksimalna veličina crijeva ID (inč): 2" 4SP
Maksimalna sila presovanja (kN): 2200
Tip matrice: 32

Hose Crimper

Model: T50MS
Opseg presovanja (mm): 4-87
Maksimalna veličina crijeva ID (inč): 2" 4SP
Maksimalna sila presovanja (kN): 2200
Tip matrice: 32

Mašina za presovanje hidrauličnog creva

Model: T51
Opseg presovanja (mm): 4-87
Maksimalna veličina crijeva ID (inč): 2" 4SP
Maksimalna sila presovanja (kN): 2200
Tip matrice: 32

Ručna mašina za presovanje

Model: T20HP
Opseg presovanja (mm): 4-75
Maksimalna veličina crijeva ID (inč): 11/2"(4SH)
Maksimalna sila presovanja (kN): 1400
Tip matrice: 20

Šta je Hose Crimper?

Prednosti korištenja hidrauličkih stezača za crijeva

Enhanced Safety

Sigurni spojevi bez curenja postignuti hidrauličnim presovanjem crijeva smanjuju rizik od nesreća i ozljeda. Pravilno uvijena crijeva sprječavaju curenje tekućine, minimizirajući šanse za kvarove hidrauličkog sistema i povezane opasnosti.

Poboljšana efikasnost i performanse

Osiguravajući pouzdanu i konzistentnu vezu, hidraulički krimperi za crijeva optimiziraju performanse i efikasnost hidrauličnih sistema. To dovodi do smanjene potrošnje energije, poboljšane produktivnosti i dužeg vijeka trajanja opreme.

Ušteda vremena i troškova

Efikasna montaža sa hidrauličnim kleštama za creva smanjuje vreme potrebno za povezivanje creva, omogućavajući bržu instalaciju i održavanje sistema. Osim toga, eliminacija curenja minimizira troškove popravke i zamjene povezane s oštećenim crijevima ili spojnicama.

Usklađenost sa industrijskim standardima

Korištenje hidrauličnih klešta za crijeva osigurava usklađenost sa industrijskim standardima i propisima. Pravilno presvučena crijeva ispunjavaju ili premašuju zahtjeve performansi, pružajući bezbrižnost u kritičnim primjenama.

Devet koraka uključenih u presovanje hidrauličnog crijeva

Izmjerite i izrežite crijevo
Prema vašim zahtjevima, odredite dužinu crijeva. U skladu s tim, izrežite ga na odgovarajuću veličinu pomoću pile za crijevo.

Označite dubinu umetanja
Koristite blok dubine umetanja crijeva da biste identificirali dubinu umetanja spojnice. Pomoću ove oznake možete utvrditi da li je spoj za presovanje pravilno postavljen u vaše hidraulično crijevo.

Očistite crijevo
Pomoću projektila od pjene uklonite ostatke koji se nakupljaju tijekom rezanja crijeva. Uklanjanje ostataka je neophodno kako bi se spriječila kontaminacija, koja inače može dovesti do kvara montaže.

Učitajte ispravne specifikacije
Morate podesiti vašu mašinu za presovanje za rad. Unesite odgovarajući prečnik presovanja za svaki sklop creva.

Odaberite The Die
Alati za presovanje su dizajnirani za presovanje konektora tokom električnih radova i instalacije. Matrice su izričito dizajnirane za određena crijeva i spojeve. Morate osigurati da ste dodijelili ispravne specifikacije za matricu.

Postavite crijevo u mašinu za presovanje
Umetnite kraj crijeva u mašinu za presovanje kroz matricu. Na taj način, spoj hidrauličnog crijeva će se pojaviti iznad matrice. Vrh crijeva ne smije biti iznad matrice.

Crimp The Hose
Sada ste spremni za početak procesa presovanja za vaše hidraulično crijevo. Uključite mašinu. Glava cilindra počinje polako da se spušta. Kako počne gurati kragnu, počinje sabijati matricu. Ostavite mašinu da radi sve dok ogrlica ne bude čvrsto pričvršćena na dnu matrice. Tada će prestati raditi.

Potvrdite prečnik presovanja
Uvjerite se da crijevo zadovoljava ispravan prečnik presovanja. Provjerite oznaku kredom koju ste napravili na crijevu kako biste provjerili da li je dostiglo pravu dužinu. Ako se više ne nalazi na dnu fitinga, to može značiti da su se crijevo ili spojnica pomaknuli tijekom presovanja. Možda neće dovesti do dobrog nabora. Ako je oznaka kredom na mjestu, to znači da je presovanje uspješno.

Sklop crijeva s poklopcem
Kada ponovo očistite crijevo, zatvorite sklop na oba kraja. Korištenje termoskupljajućih ili plastičnih kapica vam to omogućava.

Koje mjere opreza treba poduzeti kada koristite mašinu za presovanje crijeva

1. Instalacija i otklanjanje grešaka mašine za presovanje creva
Rukovanje:Mašinom za presovanje creva treba da rukuje viljuškar, a dno mašine za presovanje creva treba da bude napregnuto. Strogo je zabranjeno okretanje mašine za presovanje crijeva naopako. Strogo je zabranjeno podizanje glave mašine za presovanje cevi i delova motora i električne kutije.
Instalacija:Stroj za presovanje crijeva treba postaviti vodoravno na stabilan temelj i uzemljiti.
Punjenje ulja:Otvorite poklopac rezervoara za gorivo i dodajte hidraulično ulje br. 46.
Priključak za napajanje:Spojite kabl za napajanje na napajanje koje je odredila mašina za presovanje creva, pokrenite motor da biste posmatrali smer rotacije, a smer motora treba da bude u skladu sa smerom označenim motorom. Ako smjer motora nije isti kao označeni smjer, obrnite položaj dva strujna kabla.
Mikrometar:Fino podesite veličinu kada se presvuče.

2. Crimping

Kada se mašina za presovanje creva koristi prvi put, trebalo bi da se presvuče 20 do 30 puta bez opterećenja, a može se koristiti nakon što se uveri da su svi delovi normalni.
Kada se presa za cijevi koristi zimi, treba je zadržati 20~30 puta bez opterećenja kako bi se povećala temperatura ulja.
Pritisnite dugme za otvaranje, nakon što se osnova kalupa otvori, izaberite odgovarajući kalup za ugradnju na bazu kalupa u skladu sa specifikacijama creva koje želite da se zadrži i podesite mikrometarsku skalu.
Postavite crevo sa priključcima na mesto u glavu presa.
Pritisnite dugme za presovanje da izvršite operaciju presovanja sve dok glava mašine za presovanje cevi ne prestane sa presovanjem i automatski otvori kalup.
Izvadite sklop savijenog crijeva i upotrijebite nonius da biste otkrili vanjski promjer uvijenog prstena.

3. Mjere opreza

Prilikom presovanja, postavite spoj što je više moguće u sredinu kalupa i ne pritiskajte šesterokutnu maticu.
Spriječite ulazak alata i drugih stranih predmeta u glavu presa cijevi.
Nakon svakog rada, osam baza modula mora se maksimalno otvoriti, kako bi se opruga mogla održavati u otvorenom stanju, a cilindar ulja je također u stanju rasterećenja pritiska kako bi se produžio vijek trajanja uljne brtve.

4. Održavanje mašine za presovanje creva

Hidraulično ulje u rezervoaru za ulje treba zamijeniti kada prijeđe vrijeme starenja koje je odredio proizvođač hidrauličkog ulja, ili treba provjeriti mjerač razine ulja. Ako je hidraulično ulje oksidirano i pocrnjelo, mora se zamijeniti.
Uvijek ubrizgajte mazivo protiv habanja u pokretnu površinu baze matrice.
Tokom radnog vremena mašine za presovanje bez cevi, pokrijte poklopac za prašinu kako biste sprečili da krhotine uđu u bazu kalupa.

Primjena mašine za presovanje hidrauličnog creva

Industrial Machinery

Mašine za presovanje hidrauličnih creva koriste se u proizvodnim pogonima za izradu sklopova hidrauličnih creva za mašine kao što su prese, liftovi, građevinska oprema i još mnogo toga.

Automotive Sector

Ove mašine igraju ključnu ulogu u automobilskoj industriji za presovanje hidrauličnih creva koja se koriste u kočionim sistemima, servo upravljaču, komponentama ogibljenja i cevovodima za gorivo.

Izgradnja i infrastruktura

Mašine za presovanje hidrauličnih creva su neophodne u građevinskim i infrastrukturnim projektima za kreiranje hidrauličnih crevnih sklopova koji se koriste u teškim mašinama, bagerima, utovarivačima i hidrauličnim sistemima.

Poljoprivreda i poljoprivreda

Široko se koriste u poljoprivrednim aplikacijama za presovanje hidrauličnih creva koje se koriste u traktorima, kombajnima, sistemima za navodnjavanje i drugoj poljoprivrednoj opremi.

Vrste mašina za presovanje creva

Ručne mašine za presovanje creva
Mašine za ručno presovanje crijeva, koje se pokreću ručno ili pomoću nožne pumpe, pogodne su za one koji ih moraju rijetko koristiti ili za zadatke male količine. Ove mašine su relativno lagane, jednostavne za upotrebu i jeftine, što ih čini popularnom opcijom za male radionice, „uradi sam“ projekte ili povremene radove na održavanju. Obično se koriste u automobilskoj industriji, poljoprivredi i drugim industrijama koje zahtijevaju presovanje crijeva male zapremine.

Hidraulične mašine za presovanje creva
Mašine za presovanje hidrauličnih creva koriste hidraulički pritisak za sabijanje matrica i savijanje creva. Ove mašine su posebno dizajnirane za industrijske primene koje zahtevaju dosledno i precizno presovanje u velikim razmerama. Mogu se nositi s različitim veličinama i oblicima i isporučiti veliku silu stiskanja, što ih čini odličnom opcijom za crijeva s visokim tlakom.

Mašine za horizontalno presovanje crijeva
Mašine za horizontalno presovanje crijeva koriste horizontalnu orijentaciju za presovanje crijeva većeg promjera. Ove mašine su idealna opcija za teške primene gde je prečnik creva prevelik za mašine za vertikalno presovanje. Sa mogućnošću presovanja creva prečnika do 10 inča, mašine za horizontalno presovanje creva su pogodne za velika industrijska creva. Ove mašine nude snažnu silu presovanja i mogu proizvesti konzistentne i tačne rezultate.

Vertikalne mašine za presovanje creva
Mašine za vertikalno presovanje crijeva imaju vertikalnu orijentaciju i posebno su dizajnirane za presovanje crijeva manjih promjera. Zbog svoje kompaktne veličine, pogodni su za upotrebu u uskim prostorima, što ih čini idealnom opcijom za male radionice, automehaničarske radionice i druge industrije gdje je prostor ograničen. Ove mašine nude visok nivo tačnosti i preciznosti, što je neophodno za proizvodnju creva malih prečnika.

Prijenosne mašine za presovanje crijeva
Prijenosne mašine za presovanje crijeva koriste se za popravke i održavanje crijeva na licu mjesta. Lagani su, kompaktni i laki za transport, što ih čini odličnim izborom za mobilna servisna vozila. Prijenosne mašine za presovanje crijeva obično se koriste u građevinarstvu, poljoprivredi i rudarskoj industriji, gdje se crijeva moraju popraviti na licu mjesta kako bi se spriječio zastoj.

Naša fabrika

Naša vizija u TINOFLEX-u je da redefinišemo sisteme za prenos fluida sa naprednim rešenjima koja povećavaju efikasnost, pouzdanost i održivost. Težimo da budemo preferirani partner za preduzeća koja traže besprekorne operacije prenosa fluida i poboljšanu produktivnost.

FAQ

P: Koji su novi trendovi na globalnom tržištu mašina za presovanje hidrauličnih crijeva?

O: Očekuje se da će globalno tržište mašina za presovanje hidrauličnih crijeva biti svjedokom nekoliko novih trendova u narednim godinama. Prvo, postoji sve veća potražnja za tehnološki naprednim mašinama koje nude veću preciznost i efikasnost. Proizvođači se fokusiraju na ugrađivanje pametnih funkcija kao što su automatsko presovanje i mogućnosti senzora kako bi zadovoljili ovu potražnju. Drugo, sve je veća primjena prijenosnih i ručnih mašina za presovanje, što omogućava jednostavnu upotrebu i mobilnost. Štaviše, tržište vidi pomak ka ekološki prihvatljivim i energetski efikasnim mašinama, jer održivost postaje prioritet. Konačno, očekuje se da će porast platformi za e-trgovinu povećati prodaju hidrauličnih mašina za presovanje crijeva na globalnoj razini.

P: Koja je razlika između ručne i hidrauličke mašine za presovanje crijeva?

O: Mašinom za ručno presovanje crijeva upravlja se ručno i najprikladnija je za primjene male količine, dok se hidraulična mašina za presovanje crijeva pokreće hidrauličnim sustavom i koristi se za aplikacije velike količine.

P: Mogu li koristiti bilo koji spoj sa mašinom za presovanje crijeva?

O: Ne, trebali biste odabrati mašinu za presovanje crijeva koja je kompatibilna s tipom spojnica koje ćete koristiti.

P: Koje sigurnosne mjere trebam preduzeti kada koristim mašinu za presovanje crijeva?

O: Trebali biste nositi ličnu zaštitnu opremu, kao što su zaštitne naočale i rukavice, te slijediti upute proizvođača za rukovanje mašinom.

P: Kako da održavam svoju mašinu za presovanje creva?

O: Trebali biste redovno pregledavati i podmazati mašinu, zamijeniti sve oštećene ili istrošene dijelove i slijediti raspored održavanja koji preporučuje proizvođač.

P: Šta se dešava ako prevrnete hidraulično crevo?

O: Prije nego što se sklop savije, provjerite je li spojnica gurnuta na hidraulično crijevo do kraja kako biste spriječili da kraj otpuhne tokom rada. Obavezno koristite ispravne specifikacije za presovanje prilikom presovanja krajnjeg oblika na crevo. Prekomjerno presovanje može prignječiti hidraulično crijevo, blokirati tekućinu i oslabiti crijevo.

P: Koja su sigurnosna pravila pri korištenju hidrauličnog crimpera?

O: Uvijek nosite zaštitnu opremu, slijedite upute proizvođača, pregledajte krimper prije svake upotrebe, koristite ispravne kalupe i crijeva, držite ruke i dijelove tijela dalje od stroja i nikada ne modificirajte ili mijenjajte stroj.

P: Možete li ponovo upotrijebiti hidrauličke spojeve?

O: Ako se utvrdi da je armatura u dobrom stanju i da je pravilno rukovana, može se bezbedno ponovo koristiti.

P: Kako se savijaju hidraulična crijeva?

O: Krimpanje hidrauličnog crijeva je metoda spajanja hidrauličkih crijeva i fitinga sabijanjem pomoću mašine za presovanje. Mašina primjenjuje određenu količinu sile kako bi deformirala spoj i crijevo, stvarajući čvrstu i sigurnu vezu.

P: Kako vam hidraulični krimperi za crijeva mogu uštedjeti novac i vrijeme na vašem radnom mjestu?

O: Hidraulični klešta za creva su neophodni alati za svako radno mesto sa hidrauličnim crevima. Oni pružaju pouzdan i isplativ način osiguravanja da su crijeva pravilno spojena i sigurna. Korištenjem hidrauličnog rezača crijeva možete uštedjeti vrijeme i novac na svom radnom mjestu. To je efikasan alat koji vam može pomoći da brzo završite bilo koji posao koji se odnosi na hidraulična crijeva.
Također osigurava sigurnost vaših radnika smanjujući rizik od nesreća zbog neispravnih priključaka ili labavih crijeva. Pomoću hidrauličnog zatezača crijeva možete osigurati da vaše radno mjesto radi glatko i efikasno bez ugrožavanja sigurnosti ili kvaliteta.

P: Koje su glavne primjene hidrauličnih rezača?

O: Hidraulički rezači su neophodni za mnoge industrije, od automobilske do svemirske i šire. Koriste hidrauličku silu da spoje dva komada materijala zajedno, kao što su metalne ili plastične cijevi. Ovaj proces je poznat kao presovanje i može stvoriti jaku vezu uz održavanje integriteta materijala. Hidraulički glodali se također koriste u građevinarstvu i inženjeringu gdje se mogu koristiti za brzo i efikasno spajanje dijelova cijevi ili drugih materijala. Uz prave alate i stručnost, hidraulične mašine za presovanje mogu pružiti pouzdano rješenje za mnoge projekte.

P: Da li mi treba hidraulični krimper?

O: Ulaganje u hidraulički alat za presovanje može biti vredno truda ako često savijate spojeve. Za sve budžete, dostupni su različiti alati za presovanje koji odgovaraju vašim potrebama.

P: Da li mi je potreban hidraulični krimper?

O: Ako želite spojiti dva fleksibilna materijala, idealan je hidraulički alat za presovanje. Ovo može biti za pričvršćivanje dva kabla ili žice, ili za povezivanje dva materijala koji su na sličan način fleksibilni, kao što je žica ili kabl sa spojnicom ili konektorom za kabl.

P: Koja je svrha crimpera?

O: Alat za presovanje je zgodan uređaj koji vam omogućava da kreirate sigurne veze između žica i konektora. Djeluje tako što deformira konektor na žicu, osiguravajući jaku vezu. Pomoću alata za presovanje možete jednostavno spojiti električne žice, mrežne kablove, koaksijalne kablove i još mnogo toga.

P: Šta se dešava ako prevrnete hidraulično crevo?

P: Šta mogu koristiti umjesto crimpera?

O: Da, možete savijati pomoću rezača žice, kao što su nasipi. Krimpovanje neće biti tako pouzdano kao ono koje se izvodi odgovarajućim alatom za presovanje. Nepouzdana veza može se razdvojiti bez upozorenja u bilo koje vrijeme. To je zato što krimp ne bi bio ravnomjeran, a samim tim i ne bi imao jednaku napetost preko žice.

P: Koje su primarne komponente hidrauličnog krimpera za crijeva?

O: Hidraulički uređaj za presovanje crijeva obično se sastoji od tijela za presovanje, kompleta matrica, hidraulične pumpe i raznih dodataka.

P: Mogu li da koristim hidraulički držač crijeva za sve veličine crijeva?

O: Ne, hidraulički držači crijeva dolaze u različitim veličinama kako bi se prilagodili različitim promjerima crijeva. Bitno je da odaberete pravi krimper za vašu specifičnu veličinu crijeva.
